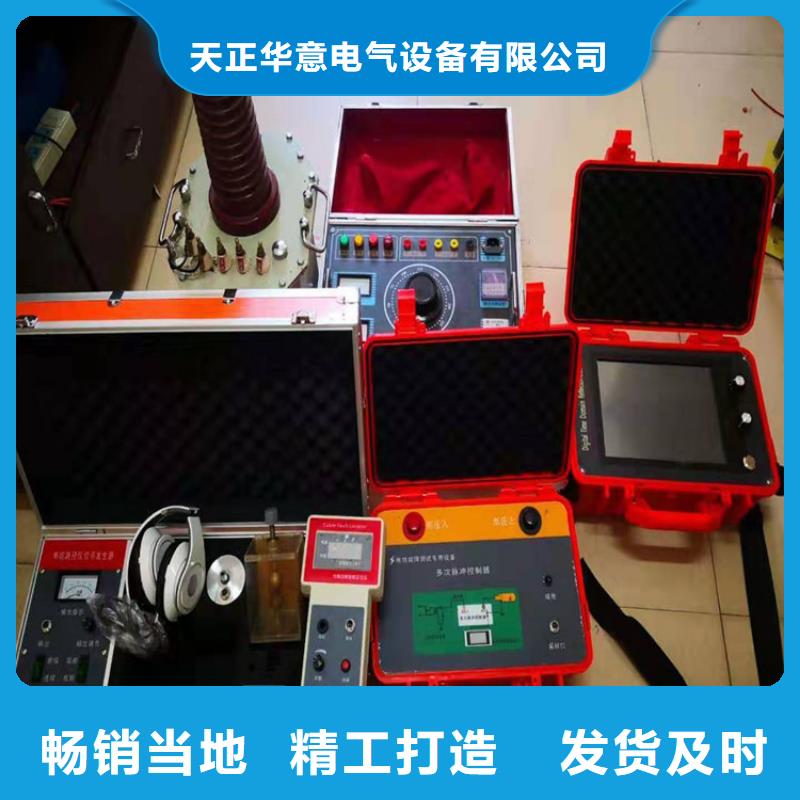

寧夏電纜故障探測儀 當設備處于高壓輸出狀態，此時按高壓合/分按鈕，高壓電路停止工作，”高壓分”指示燈亮，同時將內部的高壓儲能電容存儲和被測電纜上的電荷放掉。只有將調壓旋鈕調到零位后，按高壓合/分按鈕才能再次啟動高壓電路工作。4.高壓合指示燈：高壓電路工作時該指示燈點亮。5.高壓分指示燈：高壓電路停止工作時該指示燈點亮。6.高壓調整旋鈕：根據被測電纜的耐壓水平調節輸出電壓。7.電壓顯示：LED顯示輸出電壓。當設備對電纜進行一次高壓沖擊時，若LED顯示的數值變化較大，說明故障點已經被擊穿；若LED顯示的數值變化較小，說明故障點沒有擊穿。8.放電模式選擇開關：放電模式有直流、單次和周期三個檔。直流檔是專門為閃絡性故障測距設置的，通常與高壓調整配合使用。單次檔是為高阻性故障測距設置的，只有按一下“單次放電”按鈕才進行一次放電，周期檔是為故障定點設置的，設備在該擋時將按照放電周期設定的時間周期自動放電。當使用電纜故障定點儀進行定點時，應選擇周期放電模式，放電周期約為5秒。9.單次放電按鈕：當“放電模式”選擇開關在單次位置時，只有按一下單次放電按鈕才進行一次放電和信號輸出，當選擇直流和周期檔時，該按鈕無效。三、輸出線高壓輸出線和保護接地線從設備后部的附件包中引出和收納。1.高壓輸出線：連接被測的故障電纜，將高壓信號發生器產生的高壓與信號施加到故障電纜。其中，紅色夾鉗為負高壓輸出，黑色夾鉗為測試地。相鎧故障時黑色夾鉗接電纜護層，紅色夾鉗接故障芯線，而相間故障時，黑色夾鉗和紅色夾鉗分別接兩故障芯線。為了確保人身，控制單元內部設有工作電源停電后能自動對電纜放電的裝置。在本設備工作時，要遠離輸出夾鉗。設備使用完畢后，要先放電，當高壓指示為零后再拆線。2.保護接地：是設備保護接地點，為保障人身及設備，必須可靠接地。

寧夏電纜故障探測儀 建議使用二分法拉路法確定接地故障點，即拉掉某一邊或某一路，搖表測試為更大值時， 此邊或此路為故障電路。?（3）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。五、注意事項（1）在每次使用前應檢查單相接地故障信號發生裝置、信號采集器、信號接收定位儀電池電量足夠；（2）本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線連接與斷開應采用絕緣桿操作；（3）設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意；（4）在使用設備信號源前，先把電流調節旋鈕調到小等線路接好，根據實際情況調節電流，確保操作；（5）在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確；（6）操作完畢后，要將信號輸出端對地放電；（7）為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。a)啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改（范圍為1-9）。b)長期未使用本巡查裝置時，取下信號采集器和信號接收定位器的干電池，并定期對信號發生裝置充電。（8）請使用之前，詳細閱讀本儀器說明書。（9）使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。六、常見故障處理（1）當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電；（2）當信號采集器與信號定位器通訊不上，可能電池沒電，請更換電池。

<寧夏>天正華意電氣設備有限公司 高壓電纜漏電測試儀寧夏誠信企業
高壓電纜漏電測試儀寧夏誠信企業 <寧夏>天正華意電氣設備有限公司

寧夏電纜故障探測儀 設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障；（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點，在線路正常運行時，可實時檢測線路負荷電流；（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:

<寧夏>天正華意電氣設備有限公司 高壓電纜漏電測試儀寧夏誠信企業

寧夏電纜故障探測儀共有四種類型供選擇：“油浸紙型”、“不滴流型”，“交聯乙烯”，“聚氯乙烯”，“自選介質”五個菜單項。選擇其中一項就等于選擇一種速度，即電波在該電纜中的傳播速度。數據采樣與測量：共有八個按鍵。“采樣”鍵：在系統測試時采用。每按動一次“采樣”鍵，系統便采集一次數據，并可以在圖形顯示區繪出波形圖來。“擴展”鍵：為了計算故障距離，按此鍵可將顯示的波形擴展后再計算故障距離。每按一次波形擴展一倍，按四次為一個循環。“卷動”鍵：波形被擴展后故障點特征波形可能會處于屏以外的其它屏內，按此鍵可將顯示內容一屏一屏地向左移動，直到故障波形在當前屏內顯示出來，便于光標定位。“歸位”鍵：需要光標快速回到屏幕左端時按此鍵。“定位”鍵：計算距離起點鍵。在光標移動到特征波形的起始拐點處按此鍵。“左移”鍵和“右移”鍵：這兩個鍵用于控制光標的左右位移。當按動它們時，游標移動，每按一次移動一個單位。如果需要快速移動游標，可以用鼠標拖動游標，到合適的位置松開即可；也可以在波形的特征點上點鼠標的左鍵直接對準游標。“復位”鍵：系統復位鍵。無論系統處于何種狀態，按此鍵均可退回到系統主界面。“存儲”鍵：按此鍵可將測試的波形和數據存儲于電腦內存中。（“存儲”與數據管理菜單里的“存盤”不同。“存盤”是將數據存儲在磁盤上，可長期保存，而“存儲”只是將數據存儲在電腦內存中，關機后數據會丟失。）“調用”鍵：與“存儲”配合使用。

<寧夏>天正華意電氣設備有限公司 高壓電纜漏電測試儀寧夏誠信企業 高壓電纜漏電測試儀寧夏誠信企業 <寧夏>天正華意電氣設備有限公司

寧夏電纜故障探測儀 注意事項1、在有條件的情況下，一般應用測距主機粗測出電纜故障距離，再測定電纜埋設路徑方向，然后才用此儀器實施定點。按此流程將確保快速準確故障定位，不可在路徑不明的情況下實施定點。2．在無測距主機粗測故障距離的情況下，應先用本儀器測定路徑后再實施定點。3．探頭及主機屬精密儀器，絕不可跌落和碰撞。4．不要輕易拆卸探頭及儀器，以防人為損壞。八、聲磁同步定點儀的操作技巧任何一種儀器設備，在充分了解性能、特點后，方能事半功倍地發揮其功能。該定點儀盡管操作極其簡單方便，但在使用時也得根據現場特點，巧妙地使用，才能充分發揮其優勢。從使用說明書中介紹的原理知道，此定點儀靠儀器中的電磁傳感器接收到故障電纜在沖擊放電時產生的輻射電磁波后開始計數，而在拾音傳感器接收到故障點放電時產生的地震波后停止計數。電磁波與聲音震動波之間的時間差乘以地下聲波傳播的速度，便是探頭至故障點的直線距離（即數字屏顯示的數值）。也就是說，只有在沖擊閃絡之后，探頭測聽到故障點傳來的地震波使計數器停止計數后，所顯示的數值才是有效而可信賴的。

寧夏電纜故障探測儀 低壓脈沖法測試電纜長度（全長 接線：先將雙夾測試線接至（預定位儀后側板）采樣端口，再將測試線的紅夾子夾在電纜的一個好相，黑夾子夾在電纜的另一個好相。2）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。3、波速測量儀器直接給出了4種常用電纜的平均波速，有時也會碰到需要測試未知波速的電纜，此時就要用到波速測量功能。波速的測試方法如下：1）選一條已知長度的電纜，是100米以上，越長測量結果越準確。2）接線：與“低壓脈沖法測試電纜長度”中的1）相同。3）開機：按下開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式調整為“速度測量”；按“全長”鍵將電纜類型顯示區調整為已知電纜的長度。4）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。距離顯示區顯示的就是該電纜的波速。4、沖擊閃絡法測試電纜的高阻故障距離1）接線： 首先，按要求完成高壓閃絡的接線；然后，用雙夾測試線將采樣盒與測距主機相連接，再把采樣盒放置于高壓電容器的接地線旁邊。如下圖示：2）開機：首先開啟沖擊閃絡并保證故障點放電充分；按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“高壓閃絡”。3）采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點每放一次電，儀器采樣刷新一次，同時可調節中值、幅度旋鈕配合采樣，直到波形適合分析為止。再次點觸采樣鍵，此時采樣鍵回復原色儀器停止采樣。4）判讀：按照閃絡波的分析判讀方法（詳見波形分析基礎理論）將起始游標和終止游標分別卡到一個周期的起點和終點。

<寧夏>天正華意電氣設備有限公司 高壓電纜漏電測試儀寧夏誠信企業 <寧夏>天正華意電氣設備有限公司

寧夏電纜故障探測儀跨步電壓測量法跨步電壓法又叫差分電位法如果一埋地電纜發生接地故障，我們可以利用電位差法找出故障點。方法是在故障電纜的測試點與地之間加上測試電壓，那么在電纜的入地點周圍將會形成以入地點為同心的分布電場。該電場中半徑相同的任意點之間不存在電位差，但半徑不同的任意兩點間卻存在電位差（如圖中A、B兩點），而且當兩點間距固定時，兩點離中心越近電位差越強。利用這一特點，我們就可以移動A、B兩點逐漸向中心點逼近。當故障點恰好位于A、B兩點中間時，電位差變為零。如果繼續移動越過故障點時，電位差極性將會反相，如此來回移動就可準確判斷出接地點。操作步驟1）將所有用電設備脫離被測電纜，保證被測電纜無任何連接；2）將發射機的紅色接線柱接到被測電纜上，黑色接線柱通過接地針接到大地；3）主機開機，選擇路徑測試；4）按接收機上的“ON”鍵開機，選擇“跨步電壓”模式。5）然后背上接收機，手持跨步電壓的定位探測架，根據接收信號的強度判斷線路徑，沿著線纜路由向前走，走幾米把定位探測架在線纜路由的地面上插入一次（如果土壤比較干燥或在水泥地面，可適當地在插針點澆上些水，兩根定位探測架的連線應與被測電纜平行）。

寧夏電纜故障探測儀我們根據發射脈沖和反射脈沖的時間差及電纜中電波的傳播速度，可測出故障點到測試端的距離為：S＝VT/2式中：S代表故障點到測試端的距離V代表電波在電纜中的傳播速度T代表電波在電纜中來回傳播所需要的時間在速度V已知和時間T已經測出的情況下，就可計算出故障點距測試端的距離S 。這一切只需稍加人工干預，就可由計算機自動完成，測試故障迅速準確。二、測試系統控制面板介紹測試面板可分為四部分：菜單欄、狀態欄、圖形顯示區、功能鍵區。１、菜單欄 菜單欄包括“數據管理”和“測試幫助”兩個菜單：“數據管理”菜單：包括“打印”、“讀盤”、“存盤”、“結束”四個菜單項。選擇“打印”可將屏幕顯示內容用打印機打印出來；選“存盤”可將測試的波形和數據存儲于電腦的硬盤或外存儲器（如U盤等）中，作為資料保存；選“讀盤”可調出以前測試時存儲的波形，以供事后分析；選“結束”可退出該控制面板。２、狀態欄 狀態欄里顯示四個方面的信息：左邊是測試方式；第二個是選擇的電纜介質所對應的電波速度（若是測速度，則不顯示介質信息）；第三個是故障距離（或電纜長度）；右邊顯示測試日期。３、圖形顯示區 圖形顯示區用來顯示采樣所得的波形，電腦內存儲的波形也可以通過讀盤或調用在此顯示，供使用人員分析。４、功能鍵區功能鍵區由14個按鍵組成，可分為三類。初始化數據：包括測試方法和介質選擇兩個鍵。測試方法：有兩種選擇，“測故障”和“測速度”。基本的測試方法有三種，“低壓脈沖”、“沖閃”、“直閃”。“低壓脈沖”有“2μs”和“0.2μs”兩種脈寬可選擇。 “沖閃”包括“電感電壓取樣”，“電阻電壓取樣”，“電流取樣”三個菜單項；“直閃”包括“電壓取樣”“電流取樣”兩個菜單項。介質選擇：程序初始化時設置為“油浸紙型”，如果是其它介質的電纜，可根據電纜的介質選擇。

<寧夏>天正華意電氣設備有限公司 高壓電纜漏電測試儀寧夏誠信企業

寧夏電纜故障探測儀 面板示意圖四、技術參數1、數顯距離：99.9米，小0.1米。2、粗測誤差小于10％，定點誤差為零。3、電磁通道增益≥110dB。4、電磁通道接收機靈敏度≤5μV。5、聲音通道音頻放大器增益≤120dB。6、工頻抑制能力＞40dB。7、聲磁同步定點儀：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下計數一次，并顯示故障距離或滿亮(99.9米)。同時，由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。8、內置65kHz電磁傳感器，可作電纜路徑和電纜埋設深度的探測。9、工作電源：內置可充電池供電，連續工作時長＞12小時。10、功耗：≤0.7W五、原理簡介1、本儀器由電磁波傳感器，聲波振動傳感器，數據處理器，LED距離顯示器及音頻放大器五大部分組成。2、在進行沖擊高壓放電定點時，電磁傳感器接收到由電纜輻射傳來的電磁波后，送至數據處理器，經放大整形處理，啟動內部的距離換算電路工作。當拾音傳感器接收到由地下傳來的故障點地震波后也送至數據處理器放大整形，產生計數中斷信號，讓距離顯示器顯示終處理結果 (故障距離數)。并凍結顯示數字，提供穩定觀察。第二次沖擊放電時重復上述過程并刷新上次顯示數據。由于電磁波傳播速度極快，遠高于地表聲波傳播速度，根據電磁波與聲波的傳播時間差，利用公式I＝TV (I：距離，單位米； T：時間差單位秒； V：聲波在地表層或電纜中的傳播速度，XXX米/秒)，由數據處理電路換算出故障距離來。3、音頻放大器可放大拾音傳感器拾取的微弱地震波信號，由耳機監聽其大小，配合顯示屏數據定點。如果地震波太弱，形不成計數中斷信號，距離顯示器將自動發出中斷信號使其滿亮顯示99.9米。

<寧夏>天正華意電氣設備有限公司

寧夏電纜故障探測儀 電纜路徑查找信號發射器一、簡介電纜故障測試儀主機具有測距功能，也具有電纜路徑發射器功能，電纜路徑信號發射器配合聲磁數顯同步定點儀，能準確的探測各類地埋電力線纜、金屬管道的埋設路徑及埋設深度。二、功能特點采用多頻率正弦信號，在探測埋地電纜的路徑走向及埋設深度時，可有效地抑制工頻干擾、同頻干擾，提高了現場探測效率。該設備信號輸出功率大，可以使所探測的路徑距離達10km以上，完全滿足國內大多數企業的各類超長度敷設電纜的埋設路徑查找工作。三、技術指標1、輸出功率：在負載電阻為10Ω時，輸出功率大于30W，并且連續可調。2、工作頻率：18kHz、33kHz、65kHz、83kHz3、具有自動過熱、過載保護功能，可連續工作8小時以上。4、工作電源：12V 5、環境條件：溫度-20～50℃，濕度小于95％四、路徑信號發射器面板示意圖1.操作面板介紹① 開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。② 充電端口：用于連接充電器，給電池充電。③ 增益旋鈕：測量電纜故障點距離時，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）④ 路徑信號：尋找電纜路徑時，從該端口發出信號。⑤ 測距端口：測量電纜故障點距離時，從該端口發出信號。⑥ 觸摸式彩色液晶屏：詳見“工作界面介紹”。3.路徑信號界面：開機后，點擊“路徑信號”，進入路徑信號界面，

<寧夏>天正華意電氣設備有限公司 高壓電纜漏電測試儀寧夏誠信企業

寧夏電纜故障探測儀 儀器操作使用方法1、聲音通道設置：儀器出廠時默認為全通。故障點沖擊放電的聲音頻率，受聲波傳播介質和傳播距離的影響非常大。聲波傳播速度越快，距離聲源的距離越小，聲波的高頻衰減就越少。在實際現場中，堅硬覆土物（比如水泥、石板下）的聲波傳播速度快，聲波高頻成分多。而在沙灘或泥土的覆土物上，放電聲音的高頻成分被大大的衰減，聲波低頻成分居多。濾波參數 功能描述全通 全通：帶寬100Hz~1.5kHz本設定提供的工作頻帶，適合在外界干擾比較小的環境下使用。低通 低通：帶寬100Hz~400Hz本設置特別適用于測量點距離正在故障點比較遠，或者覆土物是松軟的土壤或沙子的情況。但是該設置不能降低低頻干擾信號，容易發生低頻信號的噪音音量較高的現象。高通 高通：帶寬200Hz~1.5kHz本設置，適用于非常堅硬的路面或靠近故障點的情況。同時對低頻背景噪音信號大大衰減。帶通 帶通：帶寬150Hz~600Hz帶通濾波是在低通濾波和高通濾波設定之間做出的折中平衡。這樣根據不同的現場，選擇合適的濾波參數。本設備支持四種錄波參數

高壓電纜漏電測試儀寧夏誠信企業 <寧夏>天正華意電氣設備有限公司

寧夏電纜故障探測儀跨步電壓測量法跨步電壓法又叫差分電位法如果一埋地電纜發生接地故障，我們可以利用電位差法找出故障點。方法是在故障電纜的測試點與地之間加上測試電壓，那么在電纜的入地點周圍將會形成以入地點為同心的分布電場。該電場中半徑相同的任意點之間不存在電位差，但半徑不同的任意兩點間卻存在電位差（如圖中A、B兩點），而且當兩點間距固定時，兩點離中心越近電位差越強。利用這一特點，我們就可以移動A、B兩點逐漸向中心點逼近。當故障點恰好位于A、B兩點中間時，電位差變為零。如果繼續移動越過故障點時，電位差極性將會反相，如此來回移動就可準確判斷出接地點。操作步驟1）將所有用電設備脫離被測電纜，保證被測電纜無任何連接；2）將發射機的紅色接線柱接到被測電纜上，黑色接線柱通過接地針接到大地；3）主機開機，選擇路徑測試；4）按接收機上的“ON”鍵開機，選擇“跨步電壓”模式。5）然后背上接收機，手持跨步電壓的定位探測架，根據接收信號的強度判斷線路徑，沿著線纜路由向前走，走幾米把定位探測架在線纜路由的地面上插入一次（如果土壤比較干燥或在水泥地面，可適當地在插針點澆上些水，兩根定位探測架的連線應與被測電纜平行）。

<寧夏>天正華意電氣設備有限公司

寧夏電纜故障探測儀 分體式高壓發生器接線如下圖示：一體式高壓發生器（選配）接線圖：2）開機：首先開啟沖擊閃絡并保證故障點放電充分；按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“高壓閃絡”。3）采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點每放一次電，儀器采樣刷新一次，同時可調節中值、幅度旋鈕配合采樣，直到波形適合分析為止。再次點觸采樣鍵，此時采樣鍵回復原色儀器停止采樣。4）判讀：按照閃絡波的分析判讀方法（詳見波形分析基礎理論）將起始游標和終止游標分別卡到一個周期的起點和終點。沖擊閃絡法測試波形示例5、多次脈沖法測試電纜的高阻故障距離1）接線： 首先，按要求完成多次脈沖法的接線；然后，用測試線將多次脈沖耦合單元與測距主機相連接。分體式高壓發生器接線圖示：一體化高壓發生器（選配）接線圖：2）開機：首先按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“低壓脈沖”，并調整采集一個合適的低脈沖波形，在選擇“三次脈沖”或“八次脈沖”；其次開啟沖擊高壓并保證故障點放電充分。3）采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點放一次電，儀器采樣刷新，直到波形適合分析為止。反之，再次點觸采樣鍵。

<寧夏>天正華意電氣設備有限公司 高壓電纜漏電測試儀寧夏誠信企業

寧夏電纜故障探測儀不要輕易拆卸探頭及儀器，以防人為損壞。八、聲磁同步定點儀的操作技巧任何一種儀器設備，在充分了解性能、特點后，方能事半功倍地發揮其功能。該定點儀盡管操作極其簡單方便，但在使用時也得根據現場特點，巧妙地使用，才能充分發揮其優勢。從使用說明書中介紹的原理知道，此定點儀靠儀器中的電磁傳感器接收到故障電纜在沖擊放電時產生的輻射電磁波后開始計數，而在拾音傳感器接收到故障點放電時產生的地震波后停止計數。電磁波與聲音震動波之間的時間差乘以地下聲波傳播的速度，便是探頭至故障點的直線距離（即數字屏顯示的數值）。也就是說，只有在沖擊閃絡之后，探頭測聽到故障點傳來的地震波使計數器停止計數后，所顯示的數值才是有效而可信賴的。但是，在現場進行故障點定位時有可能出現兩種情況：種是探頭距故障點太遠，高壓設備對電纜沖擊放電時，定點儀只是由電磁傳感器接收到輻射電磁波后計數器開始計數，而沒有地震波來使計數器停止計數，耳機也聽不到地震波。所以此時計數器將一直計到原設定數99.0米。而且每沖擊放電一次，計數器將重新刷新一次，但仍顯示99.0米，屏幕信息僅告訴操作者高壓設備的沖擊閃絡功能正常，
