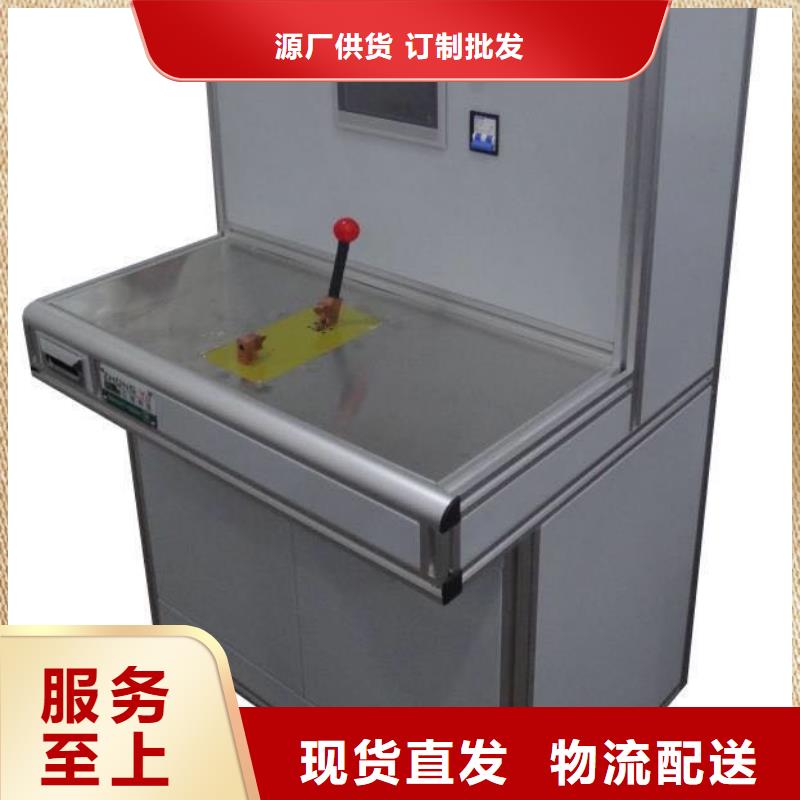

寧夏電器綜合試驗臺設備功能 電器元件綜合試驗臺，采用微機自動控制，具有Windows操作系統下的人機對話界 面，一次接線可以完成多項測試；自動記錄測試數據并可以將測試數據打印、存盤，提 高了電氣元件控制參數的準確性及生產、檢修工作的質量和效率。該試驗臺功能完善， 操作簡便，可靠，可以作為車輛段基本的電器維修檢測設備。 試驗臺主要由計算機測控系統和測試控制電路組成。 計算機測控系統由工控機，I/O 接口板，模擬量采集板，繼電器輸出板，液晶顯示器，打印機，電流、電壓變送器等組成。 測試控制電路由各種電器元件的測試控制回路、各種電器元件的安裝座、調壓器、互感器、分流器、電壓表、電流表、控制開關、動作指示燈等組成。 2、適用范圍 主要用于地鐵車輛各種接觸器、繼電器等電器元件的試驗，試驗項目包括： 1) 交流/直流中間繼電器的通斷測試。 2) 交流/直流接觸器的通斷測試。 3) 交流/直流斷路器的動作測試。 4) 交流/直流熱繼電器的測試和整定。 5) 交流/直流過流繼電器測試。 3、主要技術參數 ?

寧夏電器綜合試驗臺型號選擇完成后退出型號設置界面。（如果沒有當前被測件型號，需要添加新型號。添加方式見6.2.3）如圖6-2-5所示圖 6-2-56.2.3、型號設置在進行新型號繼電器實驗之前需要添加繼電器型號，以方便后續使用，添加型號界面如圖6-2-7所示：圖6-2-7進入設置界面以后，首先檢查左側列表中是否已有當前型號，如果有就左擊選取型號后，點擊【選定返回】按鍵繼續試驗。如果沒有當前型號，就點擊【添加型號】按鍵，根據當前型號參數填寫或選擇測試參數，設置完成后點擊【確定添加】按鍵。添加完成后再點擊【系統參數】按鍵，根據繼電器說明書設置測試結果的判斷標準，完成后點擊【確定】返回添加界面，再點擊【選定返回】繼續測試。當型號參數有變化或需要修改測試參數時，先左擊選定型號，然后點擊【修改型號】，修改完成后點擊【確認修改】按鍵，完成操作。6.2.4、詳細說明普通繼電器1.參照手動測試時步驟接好測試線。2.將面板檔位打到自動測試檔3.在軟件上選擇普通繼電器型號。4.測試項如圖所示：5.根據被測件型號設置好對應參數。6.首先點擊“線圈電阻”按鈕測試線圈電阻。7.然后點擊“觸點狀態”測試剩余項。點擊“吸合釋放測試”，系統將進行吸合釋放測試。測試開始時，電壓從0V開始逐漸上升，上為“額定電壓”。當繼電器吸合時，系統記錄當前電壓以及電流。根據提示，之后進行降壓操作。

<寧夏>天正華意電氣設備有限公司 寧夏優質斷路器機械特性監測系統供應商

?寧夏電器綜合試驗臺安裝、調試所需的工具、零配件、管線等由乙方負責。甲方負責以下工作：?與乙方共同開箱檢查貨物是否齊全。?乙方安裝設備和調試過程中給予配合和支持。B．設備驗收設備驗收分預驗收和終驗收兩次進行，預驗收在乙方進行，終驗收在甲方進行。設備預驗收：?乙方提前3天向甲方發出預驗收書面邀請。?甲方負責酌情提供乙方各階段需求數量的試機件。?乙方負責調試設備和工裝，產品各項尺寸及性能指標等應符合圖紙技術要求，單件加工時間達到節拍要求。?甲方按技術協議要求，對生產線及設備的外觀、配置等項目一一進行驗收。?預驗收達到協議要求，甲方與乙方簽訂預驗收紀要經雙方代表簽字后，預驗收存在的問題乙方應立即整改、改進；整改完成后，提交書面報告給甲方，經甲方書面同意后，乙方才能包裝設備發運到甲方，預驗收的所有試機件隨機包裝交還甲方。?對于前期方案中沒有提及的優化方案，需經雙方共同協商后解決。設備終驗收：?檢查預驗收遺留問題是否按初驗收紀要的要求予以解決和改進。?甲方負責提供終驗收的試機件。?乙方負責調試設備和工裝，按要求連續生產一周。。?終驗收標準參照預驗收標準，驗收時間（包括開箱、安裝、調試等）雙方協商解決。?設備終驗收合格，雙方簽訂終驗收紀要認可，乙方才能向甲方交貨。C．技術培訓乙方負責對甲方的操作人員及維修人員進行免費培訓，技術培訓分預培訓和終培訓二次進行。預培訓?培訓地點在甲方工廠，日期與設備預驗收同時進行或另行安排。?

<寧夏>天正華意電氣設備有限公司 寧夏優質斷路器機械特性監測系統供應商

寧夏電器綜合試驗臺繼電器綜合性能試驗專機方案一、客戶要求1、用途用于對地鐵車輛用各種電磁式繼電器、接觸器進行檢測。2、技術特點用于地鐵車輛用各種繼電器的線圈特性、觸點特性、負載電流能力測試，進行振動模擬試驗連續通斷電試驗，自動出具繼電器性能評估報告。適用于各種電磁繼電器在高、低、常溫下的常閉、常開觸點的篩選，有效剔除失效的繼電器。 試驗原理和技術指標符合相關標準和行業標準。 系統具有實時、并行、動態監測多50個繼電器的測試功能。可程序設置測試繼電器數量、試驗次數、動作速率、繞組電壓、停機方式等各種試驗條件。 并具有過流和短路保護功能。 可實時記載每組觸點多達100次的失效記錄。 試驗臺控制繼電器開關使用的控制模塊需同時提供編程軟件及相關數據線，通過數據線可以實現控制模塊內控制程序的讀出和寫入。控制模塊電源為DC24V。提供繼電器的線圈的電源需同時提供DC110V和DC24V雙路輸出，一路提供測試繼電器用，另一路供控制模塊使用。電源模塊本身具有過流和短路保護。配置5米電源線，按地面布置明線進行布線，并配置鍍鋅鋼管進行防護，做好絕緣防護工作。

寧夏電器綜合試驗臺系統構成：1.信號繼電器綜合測試臺主機 1臺2.繼電器測試座1套3.打印機1臺4.測試盒1套5.控制電腦（主機、液晶顯示器）1臺6.測試臺外形尺寸 900×1100×1200（mm）三、使用環境：1.電源供電電壓：單相交流50HZ±2HZ 220V±10％ 功耗＜2KW2.測試環境溫度：-5℃~＋40℃相對濕度：不大于90％（＋25℃）3.嚴禁工作在振動或強磁干擾場所。4嚴禁工作在有導電塵埃/纖維的場所。5嚴禁遭受雨水、濕氣、高溫。四、適用范圍：（一）測試繼電器的品種、型號。1）無極繼電器：JWXC-1000、JWXC-1700、JWXC-2000、JWXC-2.3、JWXC-7、JWXC-370/480、JWXC-3102）無極緩放繼電器：JWXC-H340、JWXC-H600、JWXC-500/H300、JWXC-H310、JWXC-H10003）無極加強接點繼電器：JWJXC-480、JWJXC-30004）無極加強接點緩放繼電器：JWJXC-H125/0.13、JWJXC-H1000、JWJXC-H120/0.17、JWJXC-H125/0.4、JWJXC-H125/80、JWJXC-H80/0.06、5）有極繼電器：JYXC-660、JYXC-2706）有極加強接點繼電器：JYJXC-135/220、JYJXC-220/220、JYJXC-J3000、JYJXC-135/80、JYJXC-3000、JYJXC-160/2607）偏極繼電器：JPXC-1000、JPXC-H2708）整流繼電器：JZXC-H156、JZXC-480、JZXC-480F、JZXC-0.14、JZXC-H18、JZXC-H18F、JZXC-H62、JZXC-0.56、JZXC-H0.14/0.14、JZXC-16F9）單閉磁繼電器：JDBXC-550/550、JDBXC-110010）時間繼電器：JSBXC-850、JSBXC-820、JSBXC1-85011）電源屏無極加強接點繼電器：JWJXC-100、JWJXC-440、JWJXC-6800、JWJXC-720012）電源屏整流繼電器：JZXC-）電源屏整流加強接點繼電器：JZJXC-100、JZJXC-720014）交流繼電器：JJC15）交流加強接點繼電器：JJJC、JJJC1、JJJC3、JJJC4、JJJC5、JJJC2、JJJC716）傳輸繼電器：JCZC5-140、JCZC5-15017）發碼器：FJ-1、FG-418）交流燈絲轉換繼電器：JZCJ、JZSJ-0.16、JZSJC、JZSJC119）根據用戶提出的其它繼電器技術要求。

<寧夏>天正華意電氣設備有限公司 寧夏優質斷路器機械特性監測系統供應商

寧夏電器綜合試驗臺本產品運輸時必須進行包裝，包裝箱內應墊有泡沫防震層。包裝好的產品運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。8、儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。9、本儀器如長期不使用，要求每月開機通電一次（ 約二小時），以使潮氣散發，保護元器件。10、儀器損壞后，立即停止使用并通知本公司，不得自行開箱修理。一、概 述高壓斷路器在出廠前都應當進行磨合，以去除加工過程中產生的毛刺并進行形狀修正，使出廠后的開關工作在的機械狀態.針對斷路器生產廠家的需求，我公司在原有六工位磨合測試系統外，又自行研發生產了TH-II單工位高壓斷路器磨合測試儀。TH-II高壓斷路器測試儀，自帶大功率可調直流電源，大屏幕液晶顯示器，通過參數設定能滿足所有斷路器和接觸器的磨合測試， 界面快捷簡便，極大的提高工作效率。儀器克服了傳統磨合測試設備使用時間繼電器進行磨合造成的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。

<寧夏>天正華意電氣設備有限公司 寧夏優質斷路器機械特性監測系統供應商
<寧夏>天正華意電氣設備有限公司 寧夏優質斷路器機械特性監測系統供應商

寧夏電器綜合試驗臺 報表生成界面五、補充說明1.試驗臺面板上轉換開關當撥到手動時（與測試軟件單項手動測試不同），可通過電機運行啟/停按鈕控制被試電機的啟停，電參數測試儀實時監視被試電機的電參數，可通過電參數儀上的按鈕切換顯示被試電機的各相電壓，電流值，以及功率因數，并在測試軟件中同步顯示。2.試驗臺電機測試采用三相三線制，功率測量采用二表法，B相為基準，PB顯示值為0.00W，A，C相顯示值其中有一項可能為負，單獨的PA或PC無意義，原理如下：UAB＊IA＋UCB＊IC＝（UA-UB）＊IA＋（UC-UB）＊IC＝UA＊IA＋UC＊IC＋UB＊(-IA-IC)＝ UA＊IA＋UC＊IC＋UB＊IBPA＝UAB＊IA，PC＝UCB＊ICP總＝PA＋PC3.軟件測試結果中的“報警項”中，用測試項目的拼音簡寫標示：ZX：轉向；NY：耐壓；JY：絕緣；DZ：電阻；ZJ：匝間。4.對于匝間測試中的“面積”和“面積差”解釋如下：2.1 面積比較如圖2-1 所示，在任意指定的A～B 區間內對被測線圈測試波形面積進行(積分)計算，并與標準波形在此區間內的面積進行比較，用這兩個波形面積的差異值與標準波形在此區間的面積的百分比作為判定依據，判定基準用百分比來設定。圖2-1 面積比較示意圖波形面積近似的與能量損失成正比，所以可以使用面積比較方法來判斷線圈中的能量損耗，有效的檢測線圈層間和匝間短路。2.2 面積差比較如圖2-2 所示，在任意指定A～B 區間內對被測線圈測試波形和標準波形的Y 軸方向的差異值進行計算(積分計算的結果為A～B 區間內的陰影部分)和標準波形在此區間的面積比較，基準用百分比來設定。圖2-2 面積差比較示意圖面積差比較方法主要表現了電感量 L 的差異和能量的損耗，這個比較方法可以有效的檢測標準線圈和被測線圈的電感量L 的差異。六、使用保養1、試驗臺必須放置于通風良好，無受潮及塵埃多，不受陽光強烈照射的場所 2、試驗臺由專人操作，嚴格執行用電規程和試驗程序，確認試驗電流，電壓等級，嚴防損壞試品及設備，人員的人身3、儀器儀表定期校驗，確保測量準確性

寧夏電器綜合試驗臺繼電器綜合性能試驗專機方案一、客戶要求1、用途用于對地鐵車輛用各種電磁式繼電器、接觸器進行檢測。2、技術特點用于地鐵車輛用各種繼電器的線圈特性、觸點特性、負載電流能力測試，進行振動模擬試驗連續通斷電試驗，自動出具繼電器性能評估報告。適用于各種電磁繼電器在高、低、常溫下的常閉、常開觸點的篩選，有效剔除失效的繼電器。 試驗原理和技術指標符合相關標準和行業標準。 系統具有實時、并行、動態監測多50個繼電器的測試功能。可程序設置測試繼電器數量、試驗次數、動作速率、繞組電壓、停機方式等各種試驗條件。 并具有過流和短路保護功能。 可實時記載每組觸點多達100次的失效記錄。 試驗臺控制繼電器開關使用的控制模塊需同時提供編程軟件及相關數據線，通過數據線可以實現控制模塊內控制程序的讀出和寫入。控制模塊電源為DC24V。提供繼電器的線圈的電源需同時提供DC110V和DC24V雙路輸出，一路提供測試繼電器用，另一路供控制模塊使用。電源模塊本身具有過流和短路保護。配置5米電源線，按地面布置明線進行布線，并配置鍍鋅鋼管進行防護，做好絕緣防護工作。

<寧夏>天正華意電氣設備有限公司 寧夏優質斷路器機械特性監測系統供應商
寧夏優質斷路器機械特性監測系統供應商 <寧夏>天正華意電氣設備有限公司

寧夏電器綜合試驗臺當繼電器達到釋放狀態，系統記錄釋放電壓。試驗過程中，若達到設定電壓，繼電器未動作，系統會進行提示。若吸合后，繼電器在降壓過程中未釋放，系統會進行提示。8.普通繼電器可以測試每對觸點的時間，右鍵雙擊開始測試按鈕即可出現測試面板，點擊開始按鈕即可進行測試。測試完成后可以點擊創建報表查看測試結果，此項為單獨測試項，退出后結果不予保留。7、微型斷路器1.參照手動測試時步驟接好測試線。2.將面板檔位打到自動測試檔3.在軟件上選擇微型斷路器型號。4.根據被測件型號設置好對應參數。5.首先點擊“線圈電阻”按鈕測試線圈電阻。6.然后點擊“脫扣測試”，進行脫扣測試項。測試開始時，電流會迅速給到脫扣電流，并開始記時，當斷路器斷開時記時結束，系統記錄下當前時間為脫扣時間，若脫扣時間小于保護時間，則說明測試合格。6.3、創建報表首先，在測試結束后，點擊“創建報表”按鈕，此時報表打開，新的報表操作對話框出現如圖6-3-1所示。圖 6-3-1點擊“保存報表”按鈕，所有的數據將會被保存。點擊“打印報表”按鈕，系統將打印當前EXCEL文檔。點擊“退出”按鈕，系統不對報表做任何修改和保存，直接返回測試界面。6.4、查看報表點擊“查看報表”按鈕，系統將會彈出新的查看報表對話框，用來查看之前測試過的報表，在此界面下，用戶可對之前生成報表進行查看、刪除、傳輸等操作。如圖6-4-1所示。圖 6-4-1在左側報告列表中選定一個報表，點擊“查看報表”按鈕，即可查看該報表。此時，可以對其進行打印操作。點擊“U盤傳輸”按鈕，即可將選定報表傳輸至，當前插入U盤。點擊“刪除報表”按鈕，即可將選定報表進行刪除操作。此功能需要密碼才能刪除。

寧夏電器綜合試驗臺我公司在測試盒加裝有接點狀態指示燈，可方便用戶進行手動調節維修接點齊度和測試壓力。二、系統構成：1.繼電器綜合測試臺主機 1臺2.繼電器測試座 1套3.測試盒 1套4.控制電腦（主機、液晶顯示器） 1套5.測試臺外形尺寸 1200×800×1430（mm）三、使用環境：1.電源供電電壓：單相交流50HZ±2HZ 220V±10％ 功耗＜2KW2.測試環境溫度：-5℃~＋40℃ 相對濕度：不大于90％（＋25℃）3.嚴禁工作在振動或強磁干擾場所。4嚴禁工作在有導電塵埃/纖維的場所。5嚴禁遭受雨水、濕氣、高溫。四、適用范圍：（一）測試繼電器的品種、型號。1）無極繼電器：JWXC-1000、JWXC-1700、JWXC-2000、JWXC-2.3、JWXC-7、JWXC-370/480、JWXC-3102）無極緩放繼電器：JWXC-H340、JWXC-H600、JWXC-500/H300、JWXC-H310、JWXC-H10003）無極加強接點繼電器：JWJXC-480、JWJXC-30004）無極加強接點緩放繼電器：JWJXC-H125/0.13、JWJXC-H1000、JWJXC-H120/0.17、JWJXC-H125/0.4、JWJXC-H125/80、JWJXC-H80/0.06、5）有極繼電器：JYXC-660、JYXC-2706）有極加強接點繼電器：JYJXC-135/220、JYJXC-220/220、JYJXC-J3000、JYJXC-135/80、JYJXC-3000、JYJXC-160/2607）偏極繼電器：JPXC-1000、JPXC-H2708）整流繼電器：JZXC-H156、JZXC-480、JZXC-480F、JZXC-0.14、JZXC-H18、JZXC-H18F、JZXC-H62、JZXC-0.56、JZXC-H0.14/0.14、JZXC-16F9）單閉磁繼電器：JDBXC-550/550、JDBXC-110010）時間繼電器：JSBXC-850、JSBXC-820、JSBXC1-85011）電源屏無極加強接點繼電器：JWJXC-100、JWJXC-440、JWJXC-6800、JWJXC-720012）電源屏整流繼電器：JZXC-2000013）電源屏整流加強接點繼電器：JZJXC-100、JZJXC-720014）交流繼電器：JJC15）交流加強接點繼電器：JJJC、JJJC1、JJJC3、JJJC4、JJJC5、JJJC2、JJJC716）交流燈絲轉換繼電器：JZCJ、JZSJ-0.16、JZSJC、JZSJC117）根據用戶提出的其它繼電器技術要求。

<寧夏>天正華意電氣設備有限公司 寧夏優質斷路器機械特性監測系統供應商

寧夏電器綜合試驗臺首先非常感謝您選擇青島天正華意電氣設備有限公司的產品！我們將為您所購買的TH-II高壓斷路器磨合測試儀提供以下服務：○ 兩年免費質保。注：人為損壞酌情處理。○ 本產品享受終生維修。○ 電話技術支持。 ▲ 在使用本產品之前請您核對您的產品裝箱清單：1、TH-II高壓斷路器磨合測試儀主機 一臺2、電源線 一根3、測試線（一端已焊接好） 一套4、說明書、保修卡、合格證 一套▲ 在您使用本產品之前請您詳細閱讀說明書以及以下注意事項：1、連接好所有測試線后，檢查沒有問題再開電源。2、合分閘輸出端不能短路。3、合分閘輸出端不能串接電源。4、儀器內置可調電源為直流，當試品為交流時可使用外接電源，運行中請勿接通或斷開外接電源。5、開關狀態輸入和輔助觸點輸入必須接空接點，不能外加電源。6、合分閘輸出不能超過10A電流。當開關分合閘線圈電流大于10A時，必須外接輔助繼電器或接觸器。

<寧夏>天正華意電氣設備有限公司
寧夏優質斷路器機械特性監測系統供應商 <寧夏>天正華意電氣設備有限公司

寧夏電器綜合試驗臺附件：說明書一份。五、操作說明：5.1可靠連接設備的電源線，5.2可調電壓測試：只需將被測試品連接到設備上面的插座，合上電源開關，按下總啟動按鈕，調節調壓器觀察電壓表的讀數至所需測試電壓即可測試，在測試的同時，可調節設備面板上的電壓顯示轉換開關，觀察各相電壓，但對測試輸出沒有影響。5.3直流電壓測試：只需將被測試品連接到設備側面的直流電壓輸出端子，合上電源開關，按下總啟動按鈕，調節調壓器觀察電壓表的讀數至所需測試電壓即可測試， 5.5電流測試：只需將被測試品串入到設備側面的電流輸出端子和固定電壓輸出端子之間即，合上電源開關，按下總啟動按鈕，調節調壓器觀察電流表的讀數至所需測試電流即可測試，三相電流的調節方法相同不需重復說明 7、注意事項：1.設備的電源輸入線徑必需滿足要求；2.設備在安裝時須設接地裝置，并存放于干燥通風處；3.設備需具備一定專業知識者進行操作，且嚴格按照操作程序進行；4.在測試時由于室溫的差異會給測量帶來一定的誤差，應根據實際室內室溫對測試電流調整后在對被測試品進行校驗；5.更換試品時請務必切斷電源；6.設備閑置時請先切斷電源；7.當設備出現故障時應先切斷電源并請專業人員進行維修，請勿自行打開；

寧夏電器綜合試驗臺當繼電器達到釋放狀態，系統記錄釋放電壓。試驗過程中，若達到設定電壓，繼電器未動作，系統會進行提示。若吸合后，繼電器在降壓過程中未釋放，系統會進行提示。8.普通繼電器可以測試每對觸點的時間，右鍵雙擊開始測試按鈕即可出現測試面板，點擊開始按鈕即可進行測試。測試完成后可以點擊創建報表查看測試結果，此項為單獨測試項，退出后結果不予保留。7、微型斷路器1.參照手動測試時步驟接好測試線。2.將面板檔位打到自動測試檔3.在軟件上選擇微型斷路器型號。4.根據被測件型號設置好對應參數。5.首先點擊“線圈電阻”按鈕測試線圈電阻。6.然后點擊“脫扣測試”，進行脫扣測試項。測試開始時，電流會迅速給到脫扣電流，并開始記時，當斷路器斷開時記時結束，系統記錄下當前時間為脫扣時間，若脫扣時間小于保護時間，則說明測試合格。6.3、創建報表首先，在測試結束后，點擊“創建報表”按鈕，此時報表打開，新的報表操作對話框出現如圖6-3-1所示。圖 6-3-1點擊“保存報表”按鈕，所有的數據將會被保存。點擊“打印報表”按鈕，系統將打印當前EXCEL文檔。點擊“退出”按鈕，系統不對報表做任何修改和保存，直接返回測試界面。6.4、查看報表點擊“查看報表”按鈕，系統將會彈出新的查看報表對話框，用來查看之前測試過的報表，在此界面下，用戶可對之前生成報表進行查看、刪除、傳輸等操作。如圖6-4-1所示。圖 6-4-1在左側報告列表中選定一個報表，點擊“查看報表”按鈕，即可查看該報表。此時，可以對其進行打印操作。點擊“U盤傳輸”按鈕，即可將選定報表傳輸至，當前插入U盤。點擊“刪除報表”按鈕，即可將選定報表進行刪除操作。此功能需要密碼才能刪除。
